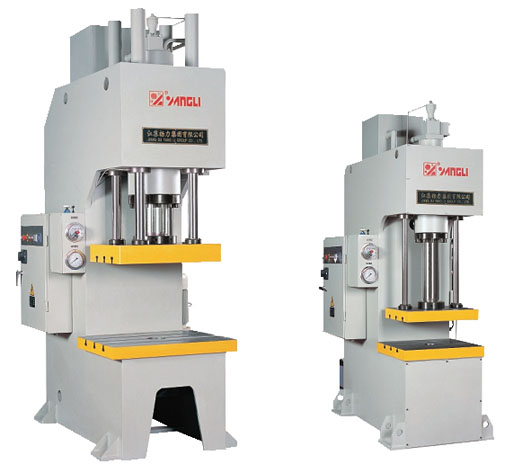

YL41系列單柱校正壓裝液壓機

主要特點：

單柱校正壓裝液壓機

■ 采用計算機優化結構設計，C型單臂式機身結構，剛性好，結構簡單、操作方便。
■ 整機采用鋼板焊接，并經壁爐回火處理。
■ 液壓控制采用二通插裝閥集成系統，動作可靠、使用壽命長、液壓沖擊小、并減少連接管理與泄漏點。
■ 液壓系統設有壓力預泄裝置，液壓沖擊小。
■ 獨立的電氣控制系統，工作可靠、動作直觀、維修方便。
■ 采用按鈕集中控制，具有調整、手動、半自動（半自動可分為定程單次和定壓單次兩種工藝）三種操作方式。
■ 滑塊的工作壓力、空載快速下行和慢速工進的形程范圍均可根據工藝需要進行調整。

技術參數

				YL41-40	YL41-63	YL41-80	YL41-100	YL41-100A	YL41-160
公稱力			kN	400	630	800	1000	1000	1600
回程力			kN	80	69	149	165	165	210
液體最大工作壓力			mm	25	25	25	25	25	25
滑塊行程			mm	400	500	500	500	500	560
喉口深度			kN	280	320	320	380	500	400
開口高度	校正		mm	600	700	700	700	750	900
開口高度	壓裝		mm	800	1000	1000	1000	1100	1120
滑塊速度	空程下行		mm/s	110	130	70	75	75	75
	工作		mm/s	9-22	6-14	8-18	7-15	7-15	7-15
	回程		mm/s	110	125	100	90	90	110
工作臺面有效尺寸	左右	校正	mm	1100	1200	1200	1400	2000	1600
	左右	壓裝	mm	620	720	720	850	1000	1000
	前后		mm	520	600	600	720	800	720
滑塊尺寸	左右		mm	560	620	700	700	700	700
滑塊尺寸	前后		mm	420	460	500	500	500	500
工作臺距地面高度			mm	720	750	780	820	820	600
落料孔尺寸			mm	φ120	φ150	φ180	φ200	φ200	/
主機外形尺寸	左右	校正	mm	1250	1280	1350	1400	2000	1600
	左右	壓裝	mm	1250	1280	1350	1400	1400	1600
	前后		mm	1300	1450	1550	1900	2250	2300
	地面上高度	校正	mm	2600	2750	2860	2920	3020	3200
	地面上高度	壓裝	mm	2800	3050	3160	3220	3370	3350
	地面以下高		mm	/	/	/	/	/	/
主電機功率			kW	5.5	5.5	7.5	7.5	7.5	15
機器重量	校正		kg	2800	4200	5300	6400	7400	11000
機器重量	壓裝		kg	3000	4500	5500	6800	7800	12000

				YL41-200	YL41-315A	YL41-315	YL41-400	YL41-500
公稱力			kN	2000	3150	3150	4000	5000
回程力			kN	240	600	600	500	900
液體最大工作壓力			mm	25	25	25	25	25
滑塊行程			mm	710	800	800	800	900
喉口深度			kN	500	800	1250	1250	1500
開口高度	校正		mm	1120	1250	1250	1250	1500
開口高度	壓裝		mm	1500	1600	1600	1700	1900
滑塊速度	空程下行		mm/s	80	80	80	90	80
	工作		mm/s	5-12	7-15	7-15	5-12	7-15
	回程		mm/s	100	75	75	88	80
工作臺面有效尺寸	左右	校正	mm	1600	1800	2000	2200	2500
	左右	壓裝	mm	1200	1250	1400	1600	1800
	前后		mm	800	1000	1200	1300	1400
滑塊尺寸	左右		mm	750	1250	1100	1150	1200
滑塊尺寸	前后		mm	600	800	800	900	1000
工作臺距地面高度			mm	600	400	400	400	400
落料孔尺寸			mm	/	/	/	/	/
主機外形尺寸	左右	校正	mm	1600	1800	2000	2200	2500
	左右	壓裝	mm	1400	1450	1500	1700	1800
	前后		mm	3600	3600	3800	3900	4600
	地面上高度	校正	mm	3400	4600	4700	4700	5100
	地面上高度	壓裝	mm	3800	4800	4900	5000	5300
	地面以下高		mm	/	1200	1350	1400	1600
主電機功率			kW	15	30	30	30	22*2
機器重量	校正		kg	16800	26000	33000	42000	51000
機器重量	壓裝		kg	18500	28000	36000	46000	56000
