JZ21系列濕式離合、液壓保險高性能壓力機 |
 |
 |
主要特點： |
|

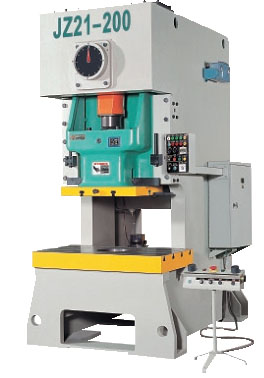

JZ21系列濕式離合、液壓保險高性能壓力機
■ 鋼板焊接高剛度機身；
■ 組合式濕式多片摩擦離合器；
■ 齒輪副浸油潤滑；
■ 矩形六面加長導軌；
■ 液壓過載保護裝置；
■ JZ21-45手動調模，刻度顯示；
■ JZ21-45可選配電動調模，數碼顯示；
■ JZ21-63以上電動調模，數碼顯示；
■ 上提式平衡缸裝置
■ 進口雙聯電磁閥；
■ 電動濃油強制潤滑系統；
■ 平衡缸采用手動稀油潤滑系統；
■ 配一組吹件裝置；
■ 電子凸輪控制器；
■ 國際品牌PLC控制；
■ 國際品牌接觸器、按鈕、指示燈；
■ 可選配氣墊裝置，光電保護裝置，可搭配各種自動化設備。
壓力機技術參數
| |
JZ21-45 |
JZ21-63 |
JZ 21--80 |
JZ 21-110 |
JZ 21-125 |
JZ 21-160 |
JZ 21-200 |
JZ 21-200B |
JZ 21-250 |
JZ 21-250B |
JZ 21-315 |
JZ 21-400 |
|
公稱力 |
kN |
450 |
630 |
800 |
1100 |
1250 |
1600 |
2000 |
2000 |
2500 |
2500 |
3150 |
4000 |
|
公稱力行程 |
mm |
4 |
4 |
5 |
6 |
6 |
6 |
6 |
6 |
8 |
8 |
8 |
10 |
|
滑塊行程 |
mm |
100 |
120 |
140 |
160 |
160 |
160 |
180 |
200 |
200 |
250 |
200 |
200 |
|
行程次數 |
固定 |
min-1 |
80 |
70 |
60 |
50 |
50 |
40 |
35 |
35 |
30 |
30 |
30 |
25 |
|
可變Variable |
70-90 |
60-80 |
50-70 |
40-60 |
40-60 |
35-50 |
30-40 |
30-40 |
25-35 |
25-35 |
25-35 |
20-30 |
|
最大裝模高度 |
mm |
270 |
300 |
320 |
350 |
350 |
350 |
390 |
450 |
430 |
500 |
430 |
430 |
|
裝模高度調節量 |
mm |
60 |
80 |
80 |
80 |
80 |
110 |
110 |
110 |
120 |
120 |
120 |
120 |
|
滑塊中心至機身距離 |
mm |
230 |
300 |
300 |
350 |
350 |
380 |
390 |
390 |
420 |
420 |
420 |
420 |
|
工作臺板尺寸（前后×左右） |
mm |
440
810 |
580
900 |
580
1000 |
680
1150 |
680
1150 |
740
1300 |
760
1400 |
760
1400 |
800
1400 |
800
1400 |
800
1400 |
800
1400 |
|
工作臺板落料孔尺寸（上空直徑×深度×下孔直徑） |
mm |
φ180
30
φ160 |
φ200
40
φ180 |
φ200
40
φ180 |
φ260
50
φ220 |
φ260
50
φ220 |
φ300
50
φ260 |
φ300
50
φ260 |
φ300
50
φ260 |
φ320
50
φ280 |
φ320
50
φ280 |
φ320
50
φ280 |
φ320
50
φ280 |
|
工作臺板厚度 |
mm |
110 |
110 |
120 |
140 |
140 |
150 |
160 |
160 |
170 |
170 |
170 |
180 |
|
機身工作臺孔尺寸（直徑/前后×左右） |
mm |
300
300 |
390
460 |
390
520 |
420
540 |
420
540 |
480
600 |
φ470 |
φ470 |
370
570 |
370
570 |
440
580 |
440
580 |
|
滑塊底面尺寸（前后×左右） |
mm |
340
410 |
400
480 |
420
560 |
500
650 |
540
680 |
580
770 |
600
800 |
600
800 |
650
850 |
650
850 |
650
850 |
690
900 |
|
模柄孔尺寸（直徑×深度） |
mm |
φ40
60 |
φ50
80 |
φ50
80 |
φ60
80 |
φ60
80 |
φ65
85 |
φ65
90 |
φ65
90 |
φ70
90 |
φ70
90 |
φ70
90 |
φ70
90 |
|
立柱間距離 |
mm |
550 |
560 |
640 |
760 |
760 |
850 |
870 |
870 |
960 |
960 |
920 |
960 |
|
立電機功率 |
KW |
5.5 |
7.5 |
7.5 |
11 |
11 |
15 |
18.5 |
18.5 |
22 |
22 |
30 |
37 |
|
外形尺寸（前后×左右×高） |
mm |
1390
1200
2400 |
1580
1210
2520 |
1640
1280
2780 |
2130
1450
3150 |
2130
1490
3150 |
2530
1630
3280 |
2500
1580
3320 |
2500
1580
3420 |
2730
1640
3550 |
2730
1640
4060 |
2770
1650
3550 |
2830
1680
3890 |
|
凈重 |
Kg |
3450 |
5400 |
7000 |
9840 |
10400 |
14920 |
17000 |
17350 |
23500 |
24500 |
25000 |
29500 | |
| |
|
|
