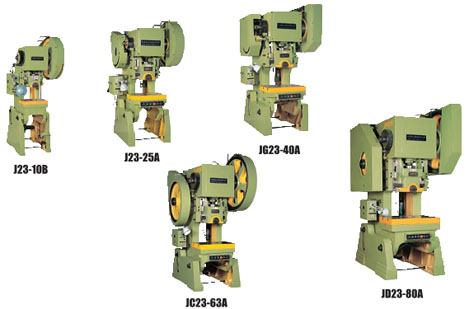

J23系列普通型開式可傾壓力機 |
 |
 |
主要特點： |
J23系列普通型開式可傾壓力機
■ 采用曲軸橫放結構；
■ 剛性轉鍵式離合器；
■ JD23-63A/80A為雙轉鍵結構，能有效克服沖壓時的反彈；
■ 手動調模，刻度顯示；
■ 其中型號中帶有字母“A”的均裝有緊急制動裝置，可以使滑塊急停在0°~135°范圍內，并可配置光電保護器。
壓力機技術參數
|
JC23-6.3 |
J23-10B |
J23-16 |
J23-16B |
J23-25A |
JG23-35A |
|
公稱力 |
KN |
63 |
100 |
160 |
160 |
250 |
350 |
|
公稱力行程 |
mm |
3 |
4 |
5 |
5 |
5 |
5 |
|
滑塊行程 |
Mm |
35 |
60 |
55 |
70 |
80 |
100 |
|
行程次數 |
Min-1 |
170 |
145 |
125 |
125 |
60 |
53 |
|
最大裝模高度 |
Mm |
110 |
130 |
160 |
170 |
180 |
180 |
|
裝模高度調節量 |
mm |
30 |
35 |
45 |
45 |
70 |
75 |
|
滑塊中心至機身距離 |
mm |
110 |
130 |
160 |
170 |
210 |
200 |
|
工作臺板尺寸（前后*左右） |
mm |
200
310 |
240
360 |
300
450 |
320
480 |
400
600 |
380
610 |
|
工作臺板落料孔尺寸（上孔直徑*深度*下孔直徑） |
mm |
Φ60 |
Φ120
20
Φ100 |
Φ100 |
Φ100 |
Φ120 |
Φ130 |
|
工作臺板厚度 |
mm |
40 |
50 |
40 |
60 |
70 |
70 |
|
機身工作臺孔尺寸（直徑*前后*左右） |
mm |
Φ140
110
160 |
Φ130
90
180 |
Φ210
160
240 |
Φ210
160
240 |
Φ180
130
260 |
Φ180
130
290 |
|
滑塊底面尺寸（前后*左右） |
mm |
120
140 |
150
170 |
180
200 |
180
200 |
210
250 |
210
250 |
|
模柄孔尺寸（直徑*深度） |
mm |
Φ30
55 |
Φ30
55 |
Φ40
60 |
Φ40
60 |
Φ40
70 |
Φ40
60 |
|
機身最大可傾角度 |
° |
30° |
25° |
25° |
25° |
25° |
25° |
|
立柱間的距離 |
mm |
150 |
180 |
220 |
220 |
260 |
300 |
|
電動機功率 |
KW |
0.75 |
1.1 |
1.5 |
1.5 |
2.2 |
3 |
|
外型尺寸（前后*左右*高） |
mm |
780
610
1505 |
915
700
1690 |
1150
900
1910 |
1150
900
1910 |
1325
990
2140 |
1490
1080
2200 |
|
凈重 |
kg |
360 |
600 |
1080 |
1080 |
1900 |
2440 |
| |
JG23-40A |
JC23-63A |
JD23-63A |
J23-80A |
JD23-80A |
|
公稱力 |
KN |
400 |
630 |
630 |
800 |
800 |
|
公稱力行程 |
mm |
6 |
8 |
8 |
9 |
9 |
|
滑塊行程 |
Mm |
120 |
120 |
120 |
130 |
130 |
|
行程次數 |
Min-1 |
55 |
50 |
50 |
45 |
45 |
|
最大裝模高度 |
Mm |
220 |
270 |
270 |
290 |
290 |
|
裝模高度調節量 |
mm |
80 |
80 |
80 |
100 |
100 |
|
滑塊中心至機身距離 |
mm |
260 |
260 |
260 |
270 |
300 |
|
工作臺板尺寸（前后*左右） |
mm |
480
710 |
480
710 |
480
710 |
520
860 |
580
860 |
|
工作臺板落料孔尺寸（上孔直徑*深度*下孔直徑） |
mm |
Φ220
25
Φ180 |
Φ200
45
Φ180 |
Φ200
45
Φ180 |
Φ200
45
180 |
Φ200
45
Φ180 |
|
工作臺板厚度 |
mm |
80 |
90 |
90 |
100 |
100 |
|
機身工作臺板尺寸（直徑*前后*左右） |
mm |
Φ200
150
300 |
Φ250
200
340 |
Φ250
200
340 |
Φ250
200
340 |
Φ280
220
380 |
|
滑塊底面尺寸（前后*左右） |
mm |
270
320 |
280
320 |
280
320 |
280
380 |
280
380 |
|
模柄孔尺寸（直徑*深度） |
mm |
Φ50
70 |
Φ50
80 |
Φ50
80 |
Φ60
75 |
Φ60
75 |
|
機身最大可傾角度 |
° |
25° |
25° |
25° |
20° |
20° |
|
立柱間的距離 |
mm |
300 |
350 |
350 |
410 |
410 |
|
電動機功率 |
KW |
4 |
5.5 |
5.5 |
7.5 |
7.5 |
|
外型尺寸（前后*左右*高） |
mm |
1600
1180
2310 |
1810
1350
2640 |
1885
1350
2670 |
1810
1410
2790 |
1990
1410
2945 |
|
凈重 |
kg |
3180 |
4000 |
4970 |
4790 |
5970 | |
| |
|
|
