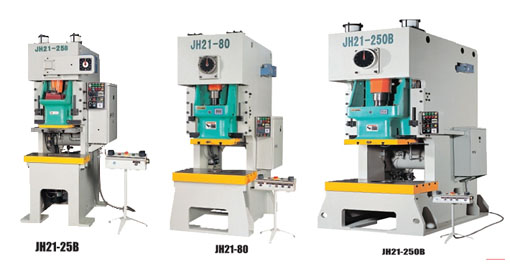

JH21干式離合、液壓保險開式固定臺壓力機
■ 鋼板焊接高剛度機身；
■ 主電機采用西門子電機；
■ 組合式干式氣動摩擦離合器、制動器；
■ 齒輪副浸油潤滑；
■ 矩形六面加長導軌；JH21-315B/400B采用八面加長導軌；
■ 液壓過載保護裝置；
■ JH21-25/25B/45手動調模，其中JH21-25/45刻度顯示，JH21-25B數字顯示；JH21-63以上電動調模，數碼顯示；
■ 其中JH21-45可選配電動調模，數碼顯示；
■ 滑塊裝設了上提式平衡缸裝置（除JH21-25以外）；
■ 進口雙聯電磁閥；
■ 電動濃油強制潤滑系統；
■ 平衡缸采用手動稀油潤滑系統；
■ 配一組吹件裝置；
■ 國際品牌PLC控制；
■ 國際品牌接觸器、按鈕、指示燈；
■ 可選配氣墊裝置，自動送料軸裝置，光電保護裝置，可搭配各種自動化設備。
壓力機技術參數
|
JH21-25B |
JH21-25 |
JH21--45 |
JH21-63 |
JH21-80 |
JH21-110 |
JH21-125 |
|
公稱力 |
kN |
250 |
250 |
450 |
630 |
800 |
1100 |
1250 |
|
公稱力行程 |
mm |
3 |
3 |
4 |
4 |
5 |
6 |
6 |
|
滑塊行程 |
mm |
60 |
80 |
100 |
120 |
140 |
160 |
160 |
|
行程次數 |
固定 |
min-1 |
100 |
100 |
80 |
70 |
60 |
50 |
50 |
|
可變Variable |
80-120 |
80-120 |
70-90 |
60-80 |
50-70 |
40-60 |
40-60 |
|
最大裝模高度 |
mm |
200 |
250 |
270 |
300 |
320 |
350 |
350 |
|
裝模高度調節量 |
mm |
50 |
50 |
60 |
80 |
80 |
80 |
80 |
|
滑塊中心至機身距離 |
mm |
160 |
210 |
230 |
300 |
300 |
350 |
350 |
|
工作臺板尺寸（前后×左右） |
mm |
300
680 |
400
700 |
440
810 |
580
900 |
580
1000 |
680
1150 |
680
1150 |
|
工作臺板落料孔尺寸（上空直徑×深度×下孔直徑） |
mm |
130
260 |
φ170
20
φ150 |
φ180
30
φ160 |
φ200
40
φ180 |
φ200
40
φ180 |
φ260
50
φ220 |
φ260
50
φ220 |
|
工作臺板厚度 |
mm |
70 |
80 |
110 |
110 |
120 |
140 |
140 |
|
機身工作臺孔尺寸（直徑/前后×左右） |
mm |
200
270 |
260
250 |
300
300 |
390
460 |
390
520 |
420
540 |
420
540 |
|
滑塊底面尺寸（前后×左右） |
mm |
270
330 |
300
360 |
340
410 |
400
480 |
420
560 |
500
650 |
540
680 |
|
模柄孔尺寸（直徑×深度） |
mm |
φ40
60 |
φ40
60 |
φ40
60 |
φ50
80 |
φ50
80 |
φ60
80 |
φ60
80 |
|
立柱間距離 |
mm |
448 |
450 |
550 |
560 |
640 |
760 |
760 |
|
立電機功率 |
KW |
3 |
3 |
5.5 |
5.5 |
7.5 |
11 |
11 |
|
外形尺寸（前后×左右×高） |
mm |
1150
1050
2050 |
1300
1050
2050 |
1390
1200
2400 |
1580
1210
2520 |
1640
1280
2700 |
1850
1450
3060 |
1850
1490
3060 |
|
凈重 |
Kg |
2200 |
2600 |
3450 |
5400 |
7000 |
9340 |
9900 |
|
JH21-160B |
JH21-200 |
JH21-200B |
JH21-250 |
JH21-250B |
JH21-315 |
JH21-315B |
|
公稱力 |
kN |
1600 |
2000 |
2000 |
2500 |
2500 |
3150 |
3150 |
|
公稱力行程 |
mm |
6 |
6 |
6 |
8 |
8 |
8 |
8 |
|
滑塊行程 |
mm |
160 |
180 |
200 |
200 |
250 |
200 |
250 |
|
行程次數 |
固定 |
min-1 |
40 |
35 |
35 |
30 |
30 |
30 |
30 |
|
可變Variable |
35-50 |
30-40 |
30-40 |
25-35 |
25-35 |
25-35 |
25-35 |
|
最大裝模高度 |
mm |
350 |
390 |
450 |
430 |
500 |
430 |
550 |
|
裝模高度調節量 |
mm |
110 |
110 |
110 |
120 |
120 |
120 |
120 |
|
滑塊中心至機身距離 |
mm |
380 |
390 |
390 |
420 |
420 |
420 |
460 |
|
工作臺板尺寸（前后×左右） |
mm |
740
1300 |
760
1400 |
760
1400 |
800
1400 |
800
1400 |
800
1400 |
880
1600 |
|
工作臺板落料孔尺寸（上空直徑×深度×下孔直徑） |
mm |
φ300
50
φ260 |
φ300
50
φ260 |
φ300
50
φ260 |
φ320
50
φ280 |
φ320
50
φ280 |
φ320
50
φ280 |
φ320
50
φ280 |
|
工作臺板厚度 |
mm |
150 |
160 |
160 |
170 |
170 |
170 |
200 |
|
機身工作臺孔尺寸（直徑/前后×左右） |
mm |
φ470 |
φ470 |
φ470 |
370
570 |
370
570 |
440
580 |
440
580 |
|
滑塊底面尺寸（前后×左右） |
mm |
580
770 |
600
800 |
600
800 |
650
850 |
650
850 |
650
850 |
700
950 |
|
模柄孔尺寸（直徑×深度） |
mm |
φ65
85 |
φ65
90 |
φ65
90 |
φ70
90 |
φ70
90 |
φ70
90 |
φ70
90 |
|
立柱間距離 |
mm |
850 |
870 |
870 |
960 |
960 |
920 |
920 |
|
立電機功率 |
KW |
15 |
18.5 |
18.5 |
22 |
22 |
30 |
30 |
|
外形尺寸（前后×左右×高） |
mm |
2280
1550
3240 |
2500
1580
3320 |
2500
1580
3420 |
2730
1640
3550 |
2770
1700
4060 |
2770
1650
3550 |
2850
1700
4450 |
|
凈重 |
Kg |
14500 |
17000 |
17350 |
23500 |
24500 |
25000 |
28000 |
|
JH21-400 |
JH21-400B |
|
公稱力 |
kN |
4000 |
4000 |
|
公稱力行程 |
mm |
10 |
10 |
|
滑塊行程 |
mm |
200 |
250 |
|
行程次數 |
固定 |
min-1 |
25 |
25 |
|
可變Variable |
20-30 |
20-30 |
|
最大裝模高度 |
mm |
430 |
550 |
|
裝模高度調節量 |
mm |
120 |
120 |
|
滑塊中心至機身距離 |
mm |
420 |
490 |
|
工作臺板尺寸（前后×左右） |
mm |
760
1400 |
940
1800 |
|
工作臺板落料孔尺寸（上空直徑×深度×下孔直徑） |
mm |
φ320
50
φ280 |
φ320
50
φ280 |
|
工作臺板厚度 |
mm |
180 |
200 |
|
機身工作臺孔尺寸（直徑/前后×左右） |
mm |
440
580 |
440
580 |
|
滑塊底面尺寸（前后×左右） |
mm |
690
900 |
720
1000 |
|
模柄孔尺寸（直徑×深度） |
mm |
φ70
90 |
φ70
90 |
|
立柱間距離 |
mm |
960 |
960 |
|
立電機功率 |
KW |
37 |
37 |
|
外形尺寸（前后×左右×高） |
mm |
2830
1680
3890 |
3100
1900
4600 |
|
凈重 |
Kg |
29500 |
34000 | |
