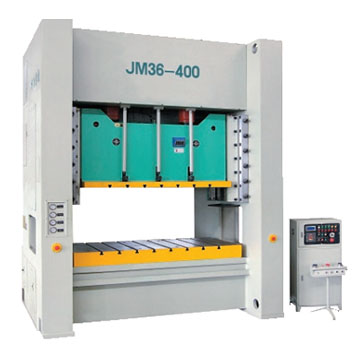

JM36/JMD36系列龍門型雙點高性能壓力機
■ 鋼板焊接整體框架柱結構機身，保證機身很高強度；
■ 雙曲軸逆向旋轉，相互抵消側向力；
■ 進口品牌干式摩擦離合器；可選配濕式離合器；
■ 液壓過載保護裝置；
■ 八面高精度長導軌；
■ 電動調模、數字顯示；
■ 上提式平衡缸裝置
■ 進口雙聯電磁閥；
■ 電動濃油強制潤滑系統；
■ 平衡缸采用手動稀油潤滑系統；
■ 配一組吹件裝置；
■ 國際品牌PLC控制；
■ 國際品牌的按鈕、指示燈、交流接觸器、空氣開關等控制鍵；
■ 電子凸輪裝置，智能上死點停止及多項安全功能；
■ 可選配氣墊裝置，NC送料裝置，光電保護裝置，國際品牌變頻器，實現行程次數可調；
■ JMD36系列配備多連桿機構，更適合淺拉伸工序。
壓力機技術參數
|
JM36-110
JMD36-110 |
JM36-160
JMD36-160 |
JM6-200
JMD36-200 |
JM36-250
JMD36-250 |
JM36-315
JMD36-315 |
JM36-400 |
JM36-500 |
|
公稱力 |
kN |
1100 |
1600 |
2000 |
2500 |
3150 |
4000 |
5000 |
|
公稱力行程 |
mm |
5 |
6 |
7 |
8 |
8 |
10 |
10 |
|
滑塊行程 |
mm |
180 |
200 |
250 |
280 |
280 |
280 |
280 |
|
行程次數 |
固定 |
min-1 |
50 |
45 |
35 |
30 |
25 |
20 |
18 |
|
可變Variable |
35-65 |
30~55 |
25-45 |
20-35 |
20-30 |
18-25 |
15-20 |
|
最大裝模高度 |
mm |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
|
裝模高度調節量 |
mm |
90 |
100 |
110 |
120 |
120 |
120 |
120 |
|
工作臺板尺寸（前后×左右） |
mm |
680
1650 |
760
1850 |
840
2200 |
920
2300 |
1000
2400 |
1100
2500 |
1200
2900 |
|
工作臺板厚度 |
mm |
130 |
150 |
170 |
180 |
190 |
200 |
210 |
|
滑塊底面尺寸（前后×左右） |
mm |
580
1360 |
660
1580 |
740
1850 |
820
2000 |
900
2100 |
1000
2200 |
1100
2600 |
|
模柄孔尺寸（直徑×深度） |
mm |
3 –φ60
70 |
3 –φ60
75 |
3 –φ60
90 |
3 –φ60
90 |
3 –φ70
95 |
3 –φ70
95 |
3 –φ80
100 |
|
立柱間距離 |
mm |
1750 |
1970 |
2300 |
2500 |
2600 |
2700 |
3100 |
|
側面開孔尺寸（前后×高度）（從工作臺板上平面算起） |
mm |
650
350 |
700
380 |
800
420 |
860
470 |
900
500 |
1020
550 |
1040
600 |
|
工作臺板上平面距地面距離 |
mm |
950 |
970 |
1000 |
1100 |
1120 |
1120 |
1150 |
|
主電機功率 |
KW |
15 |
18.5 |
22 |
30 |
37 |
45 |
55 |
|
氣墊（選配） |
個數 |
|
2 |
2 |
2 |
2 |
2 |
2 |
2 |
|
頂出力 |
KN |
55 |
80 |
100 |
125 |
125 |
125 |
125 |
|
頂出行程 |
mm |
70 |
80 |
90 |
100 |
100 |
100 |
100 |
|
頂出面積 |
mm |
370
520 |
420
620 |
470
720 |
520
820 |
520
820 |
520
820 |
520
820 |
|
外形尺寸（前后×左右×高） |
mm |
2250
2370
3500 |
2480
2590
3610 |
2680
3120
3930 |
2880
3370
4280 |
3220
3520
4580 |
3310
3640
4580 |
3880
4080
4750 |
|
凈重 |
Kg |
18000 |
22000 |
31000 |
37000 |
47000 |
51000 |
66000 | |
