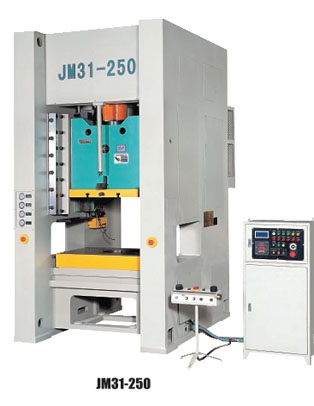

JM31/JMD31系列龍門型單點高性能壓力機
■ 鋼板焊接整體框架柱結構機身，保證機身很高強度；
■ 進口品牌干式摩擦離合器，JM31-160~400可選配濕式離合器；
■ 液壓過載保護裝置；
■ 八面高精度長導軌；
■ 電動調模、數碼顯示；
■ 上提式平衡缸裝置
■ 進口雙聯電磁閥；
■ 電動濃油強制潤滑系統；
■ 平衡缸采用手動稀油潤滑系統；
■ 配一組吹件裝置；
■ 國際品牌PLC控制；
■ 國際品牌的按鈕、指示燈、交流接觸器、空氣開關等控制件；
■ 電子凸輪裝置，智能上死點停止及多項安全功能；
■ 可選配氣墊裝置，NC送料裝置，光電保護裝置，國際品牌變頻器，實現行程次數可調；
■ JMD31系列配備多連桿機構，更適合淺拉伸工序。
壓力機技術參數
|
JM31-160
JMD31-160 |
JM31-200
JMD31-200 |
JM31-250
JMD31-250 |
JM31-315
JMD31315 |
JM31-400 |
JM31-500 |
JM31-630 |
|
公稱力 |
kN |
1600 |
2000 |
2500 |
3150 |
4000 |
5000 |
6300 |
|
公稱力行程 |
mm |
6 |
6 |
8 |
8 |
10 |
10 |
10 |
|
滑塊行程 |
mm |
160 |
180 |
200 |
200 |
200 |
200 |
250 |
|
行程次數 |
固定 |
min-1 |
40 |
35 |
30 |
30 |
25 |
20 |
18 |
|
可變Variable |
35~50 |
30~40 |
25~35 |
25~35 |
20~30 |
|
|
|
最大裝模高度 |
mm |
350 |
450 |
500 |
550 |
600 |
650 |
700 |
|
裝模高度調節量 |
mm |
110 |
110 |
120 |
120 |
120 |
120 |
120 |
|
工作臺板尺寸（前后×左右） |
mm |
740
1050 |
760
1130 |
800
1200 |
850
1250 |
900
1350 |
1000
1500 |
1200
1700 |
|
工作臺板厚度 |
mm |
150 |
160 |
170 |
170 |
180 |
190 |
200 |
|
滑塊底面尺寸（前后×左右） |
mm |
650
800 |
650
850 |
700
900 |
750
950 |
800
1050 |
900
1200 |
1100
1450 |
|
模柄孔尺寸（直徑×深度） |
mm |
φ65
90 |
φ65
90 |
φ70
90 |
φ70
90 |
φ80
90 |
φ80
90 |
φ90
100 |
|
立柱間距離 |
mm |
1150 |
1200 |
1320 |
1370 |
1550 |
1700 |
1900 |
|
側面開孔尺寸（前后×高度）（從工作臺板上平面算起） |
mm |
760
300 |
800
370 |
820
430 |
880
480 |
920
520 |
1020
600 |
1100
650 |
|
工作臺板上平面距地面距離 |
mm |
1030 |
1030 |
1050 |
1050 |
1050 |
1060 |
1050 |
|
主電機功率 |
KW |
15 |
18.5 |
22 |
30 |
37 |
45 |
75 |
|
氣墊（選配） |
個數 |
|
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
頂出力 |
KN |
160 |
160 |
250 |
250 |
250 |
250 |
250 |
|
頂出行程 |
mm |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
|
頂出面積 |
mm |
φ350 |
φ350 |
340
540 |
400
540 |
400
540 |
400
540 |
400
540 |
|
外形尺寸（前后×左右×高） |
mm |
2480
1750
3500 |
2570
1810
3610 |
2950
2080
3850 |
3150
2200
4000 |
3430
2400
4210 |
3670
2580
4600 |
4150
2900
5200 |
|
凈重 |
Kg |
16500 |
19500 |
24000 |
29000 |
37000 |
48000 |
62500 | |
